OPTT系列電力專用通信電源系統是無錫潤徽科技發展有限公司充分調研電力行業使用習慣及客戶意見，針對電力系統高可靠性及高性能要求而設計的新一代通信電源系列產品。
應用場景：
發電廠、水電站、一次及二次變電站等場所的電力用通信機房

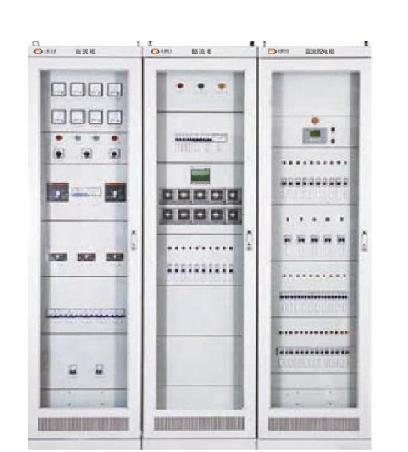

系統構成：交流配電柜 + 整流柜 + 直流配電柜
☞ 交流配電柜由監控單元、交流輸入切換裝置、交流輸出配電裝置、交流電壓/電流測量及顯示裝置、機柜等部分構成，可完成兩路交流輸入自動/手動切換、交流電壓/電流量實時顯示、交流輸出配電等功能。
☞ 整流柜選用了艾默生一代整流模塊和7英寸彩色觸摸屏監控，基于CAN現場總線協議通信。采用模塊化設計，可配置2～10臺ER4830型30A整流模塊或ER4850型50A整流模塊以實現500A輸出電流。
☞ 直流配電柜由監控單元、直流輸入保護裝置、直流輸出配電裝置、直流電壓/電流測量及顯示裝置、機柜等部分構成，并可根據機房設備的實際配置情況設計為單進單出、雙進單出、雙進雙出等各種單母線/雙母線直流配電屏。

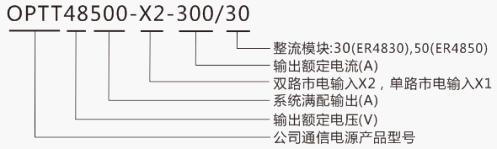

OPTT整流電源柜型號命名：
|
整流模塊
ER4830及ER4850整流模塊均屬于艾默生全球GBB系列整流模塊。GBB模塊基于業界電力電子技術平臺，采用的全數字DSP控制技術，根據行業用戶通行技術需求及維護特點開發的新一代整流模塊。模塊電氣性能、穩定性、可維護性均居于行業領軍水平。
|
模塊特性：
² 輸入電壓：80V～300V
² 輸入頻率：45Hz～65Hz
² 輸出電壓：-42V～-58V
² 輸出電流：ER4830 30A@58V
ER4850 50A@58V
² 工作溫度：-40℃～+70℃
² 海拔高度：≤4500m （2000m以
上需降額使用）
² 模塊效率：≥92%
² 功率因數：≥0.99
² MTBF值：≥120，000h
|
|
監控模塊
7英寸TFT真彩液晶顯示，觸摸屏操作。CPU采用ATMEL公司ARM9工業級處理器。支持IRIG-B硬對時信號輸入，滿足電力行業要求。支持按鍵與觸摸屏兩種輸入方式，滿足不同用戶使用習慣。提供插框安裝和面板安裝兩種安裝方式。
|
監控功能
² 提供8路干接點，2路聲光告警，2路開關量輸入。
² 提供2路CAN2.0B，3路RS485,1路RS232接口。
² 提供2個USB接口，供數據下載和程序升級。
² 提供1個RJ45百兆以太網口，預留IEC61850接口。
² 符合歐盟ROHS無鉛標準。
² -10~65 ℃寬工作溫度范圍。
² EMC性能：符合IEC61000-6-2工業環境抗擾性標準。 |
OPTT整流電源柜配置清單：
|
部件名稱 |
標準配置 |
可選配置 |
|
物理參數 |
機柜尺寸：2200mm(H) ×600mm(W) ×600mm(D)
2260mm(H) ×600mm(W) ×600mm(D) 含門楣
機柜重量：<200kg
機柜柜門：金屬網格門、玻璃門
機柜顏色：可定制 |
|
|
監控模塊EMU10 |
1 |
|
|
整流模塊ER4830 |
2~10個，少2個 |
ER4850（50A） |
|
交流配電 |
1、X2系統為兩路市電輸入，X1系統為單路市電輸入
2、II/C級防雷 |
|
|
直流配電 |
1、兩路電池輸入，250A×2
2、12路負載輸出，總?cè)萘?/FONT>300A/500A。其中包括：100A×5,63A×1, 63A×2, 32A×2, 10A×2
3、直流側防雷 |
FUSE/MCB可選，容量/數量可選 |
|
其它 |
|
溫度補償組件器 |
