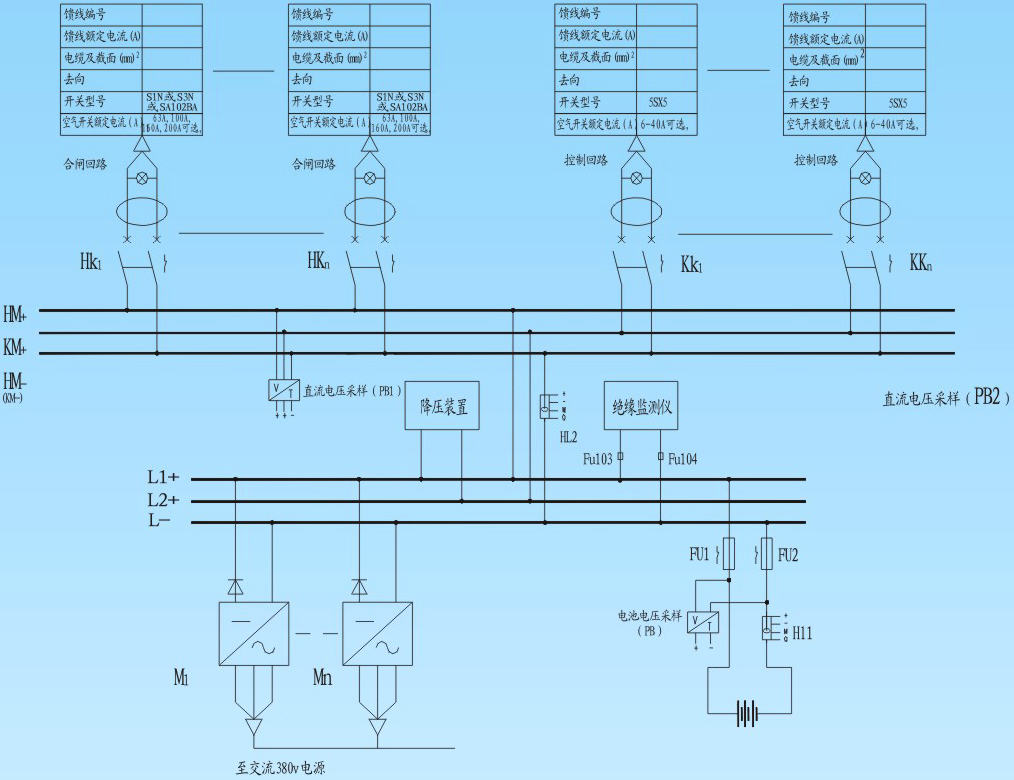

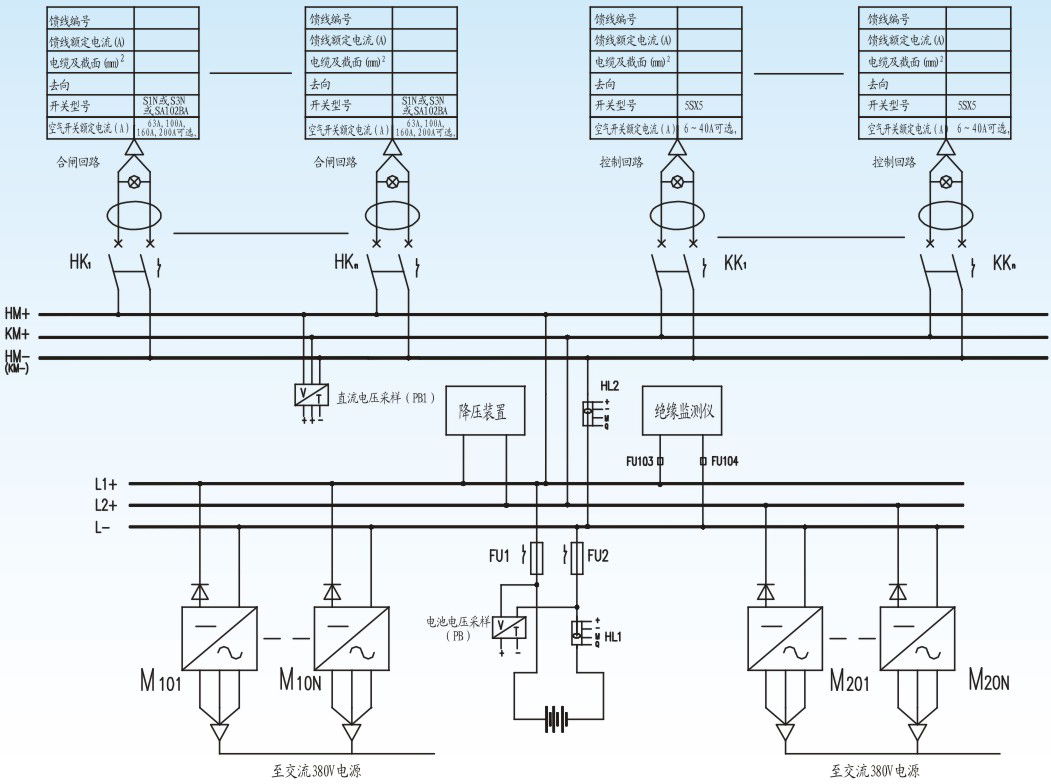

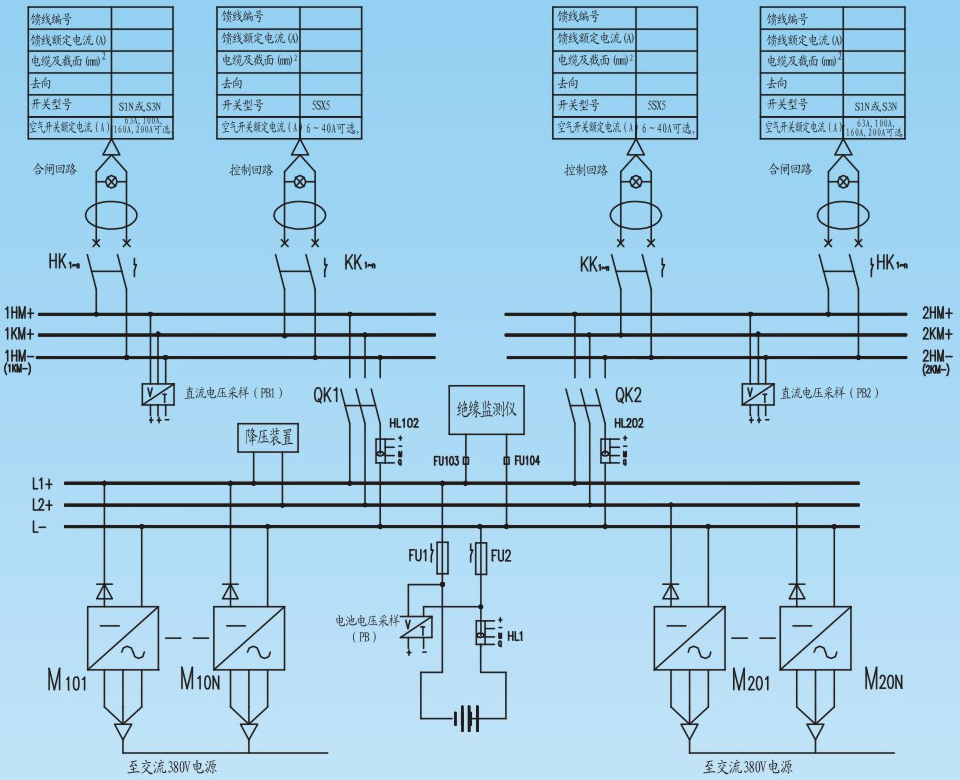

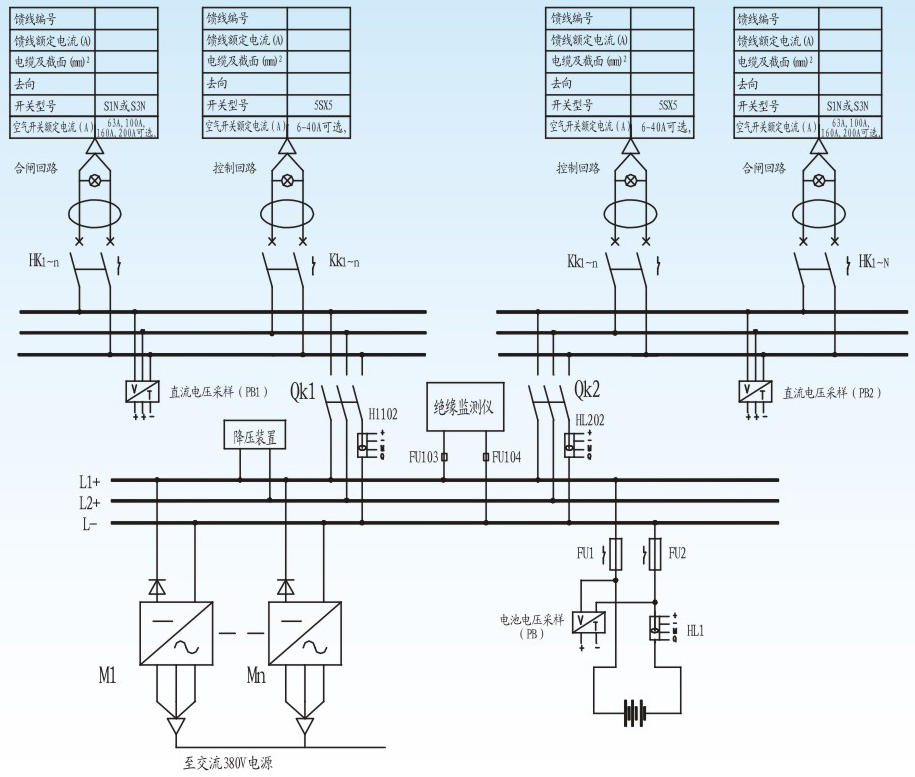

【附】直流系統接線方案技術探討

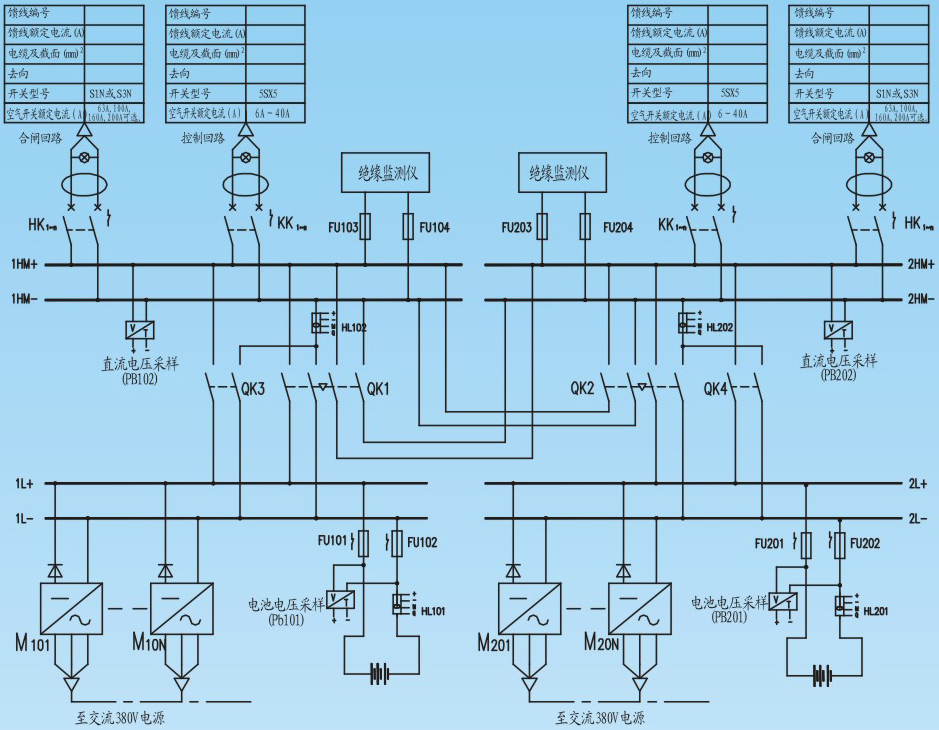

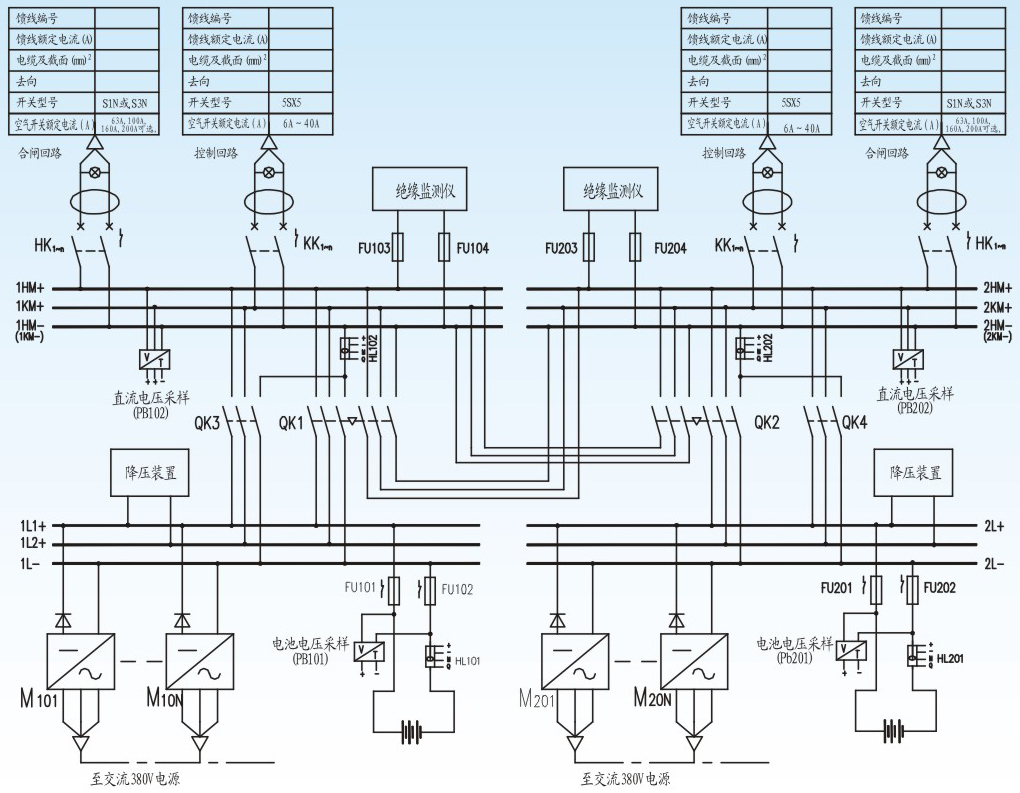

對于重要的發電廠和變電站直流系統宜采用兩組充電裝置，兩組蓄電池的單母線分段接線方案，每組蓄電池和充電裝置分別接于一段直流母線上。根據《火力發電廠、變電所直流系統設計技術規定DL/T 5044-95》規定“采用單母線接線的直流系統，2組單母線間應實現聯絡，并應有防止2組蓄電池并聯運行的閉鎖措施。宜采用聯絡開關與蓄電池組電源開關機械閉鎖或電氣閉鎖。但系統接線應考慮在運行切換時不中斷直流負荷供電的要求，將1組充電設備接至直流母線。”
對于雙充雙電池系統爭議較多的是關于系統中兩組蓄電池是否可短時并聯運行及如何選擇母線負荷切換方式等問題
下面簡單介紹下我對以上兩個問題的觀點和解決措施。
一、兩組蓄電池并聯
對于兩組蓄電池并聯問題，在新版的DL/T 5044-2004（代替DL/T 5044-95）設計規程中，已更改了原95版中關于蓄電池不能并聯的說法，表示兩組蓄電池可短時并聯運行。
DL/T 5044相關條文描述如下：“2組蓄電池的直流系統，應滿足在運行中兩段母線切換時不中斷供電的要求。切換過程中允許2組蓄電池短時并聯運行。2組蓄電池正常時應是分列運行，考慮到定期充、放電試驗要求，為了轉移直流負荷，需要短時并聯運行。在2組蓄電池電壓相差不大，而且時間很短，對蓄電池沒有大的危害是允許的。”
其實在正常運行的直流系統中，為了蓄電池的滿充電，蓄電池處于浮充電狀態，充電裝置的輸出電壓始終高于蓄電池組電壓，使整個直流系統中每段母線的電壓被充電裝置輸出鉗制，如果需要母線負荷切換，此時允許兩組蓄電池短時并聯運行，兩組蓄電池不會形成環流情況。
我司采用艾默生公司研制的智能高頻開關充電模塊均內置獨立的CPU，正常運行由上位機微機集中監控器智能控制其運行，充電裝置的輸出電壓可在0.1V的精度準確調壓。在兩組蓄電池并聯之前，用戶可通過直流屏上監控器液晶屏幕中觀測兩組蓄電池的電壓，必要時可測量并聯端口電壓值，若有壓差則可通過集中監控器調平并聯端口兩側電壓再并聯母線。
充電裝置之間的并聯由于充電模塊具有回流限制作用，已滿足并聯要求。
實際上目前上海、江蘇、山東電力公司等多數用戶對于并聯兩組蓄電池短時并聯運行已持肯定態度，并在110kV、220kV、500kV變設計中容許兩組蓄電池短時并聯運行。
二、母線負荷切換
對于母線負荷切換方式，主要有以下情況（見附圖一、二、三、四）：
附圖一：兩段母線間設置一個聯絡開關7QF（可為刀開關或空氣開關）。蓄電池組輸出與充電裝置輸出并聯后接至相應直流母線。該接線方式母線切換的操作次序為：以I段母線側為例，將7QF兩側電壓調整一致，先合上7QF，此時系統出現蓄電池短時并聯運行，再斷開3QF，完成母線切換。正常7QF斷開，不允許兩組蓄電池長期并聯運行，蓄電池間不存在環流問題。完成母線切換后，1XDC蓄電池可由充電裝置經1QF和7QF進行充放電。該方案系統接線為簡單，建議用戶采用該接線方式。

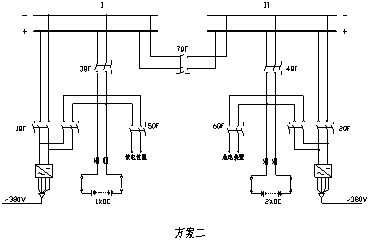

附圖二：充電裝置輸出增加了一個連鎖開關1QF。該接線方式母線切換的操作次序為：，將1QF投至I段母線，切除3QF，此時I段母線由1＃充電裝置供電，合上7QF，此時系統短時成為2組充電機1組蓄電池情況，再將1QF斷開，脫離母線投至蓄電池側，完成了母線切換，1＃充電機即可單獨對1組蓄電池充電維護。此方式要求充電機輸入側交流電源的正常，方可避免母線短時失電。本接線方式用戶亦可采用。

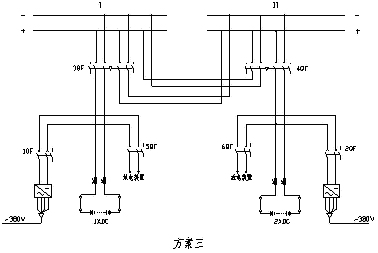

附圖三：母線進線側增加了雙投開關3QF。該接線方式母線切換的操作次序為：3QF投切至中間位置，此時I段母線暫時失電，再將3QF投切至II段母線，完成母線切換。該種接線方式為DL/T 5044-95規程推薦方式，通過兩組閉鎖開關，可以避免了兩組蓄電池并聯的情況，但在母線切換的時候會出現短時失電。因重要直流負荷由二段母線供電，預先可將負荷切換到二段母線上，也可避免負荷的失電。

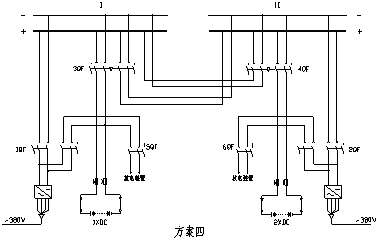

附圖四：在充電機輸出側增加了連鎖開關1QF。母線切換的具體操作次序為：將1QF投切至母線側，將3QF投切至II段母線側，此時系統為2組充電裝置1組蓄電池，將1QF投切至1組蓄電池，完成母線切換。本接線方式若在母線切換時充電機交流輸入正常，則可在3QF切換過程中母線不會暫時失電。
方案三、四的3QF和4QF聯絡開關，是當兩組蓄電池的二段母線柜距離較遠，切換操作不便監視時才裝置，如果二段母線柜緊靠布置時，也可將其中一個聯絡開關更改為一個單投開關。
綜上所述，方案一、二可滿足母線切換不失電的要求，已逐漸為用戶采用，運行情況良好，未發生事故，建議用戶采用。方案三、四在母線切換過程中如果負荷只由一段母線供電時可能出現母線暫時失電，影響負荷供電的情況，若用戶對母線暫時失電要求不嚴，亦可采用。
