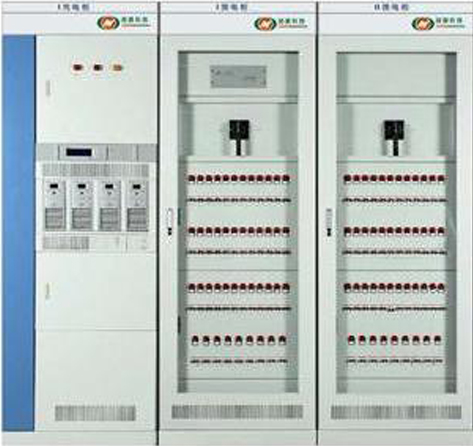

一、RE2500/GZDW直流系統簡介
RE2500/GZDW系列智能高頻開關成套直流電源是無錫潤徽科技集多年直流系統設計應用經驗推出的高可靠性產品，技術部門依據客戶需要不斷完善，2009年更新推出的第三代RE2500C系列更加適合電力相關部門的應用習慣。
RE2500系列智能直流操作電源作為新型無人值守不間斷直流電源系統。 主要適用于下列各種場所，用以提供二次回路設備工作用電、斷路器分合閘用電和事故照明用電。各項性能指標達到并超過DL/T459-2000、DL/T5044-2004標準。
1. 大、中、小型火電廠，水電站，10kV～500kV電壓等級變電站的新建及改造工程。
2. 電氣化鐵路、石油化工、煤礦、冶金等大中型廠礦企業變電站直流電源系統。
3. 高層建筑、郵電通訊、國防工程等重要的用電場所。
系統特點：
u 采用功率電子領域——美國艾默生公司研制的充電模塊、監控模塊
u 充電模塊采用高頻諧振軟開關技術，CAN協議控制，效率高，模塊化并聯設計，N+1熱備份，可帶電熱插拔。
u 寬電壓輸入范圍：AC380V±20%，電網適用性強
u 交流輸入頻率：50Hz±10%
u 硬件低壓差自主均流，均流不平衡度≤±3％
u 充電模塊采用軟開關技術，效率92%以上
u 無源PFC優化設計，輸入功率因素94%以上
u 采用大屏幕液晶漢顯按鍵監控管理單元，人們界面友好易用，監控系統采用串行總線結構、分散控制集中管理的智能監控模式（可選配7英寸彩色觸摸屏監控）
u 直流系統中各功能單元均為具有CPU的智能化單元，具有自診斷能力；單元與單元、單元與監控器之間全部是數字通訊且輸入輸出電氣全隔離
u 直流系統中任一單元故障時，不影響其他單元的正常運行。的控制邏輯和通訊校驗算法，可確保在任何干擾環境下，都不會使系統產生誤動
u 具有RJ45/RS23/2485通信接口，可選用CDT、MODBUS、IEC、RTU等規約，方便接入自動化系統，實現"四遙功能"，適用于無人值守變電站；帶USB接口，便于運行數據管理與調試。
u 具有蓄電池自動管理及自動溫度補償功能，智能化電池管理，可自動活化放電，放電、浮充電及均衡電自動轉化，無需人工操作。
u 專業為用戶度身定做各種規格配置的電力電源系統
二、RE2500系列直流系統選型說明

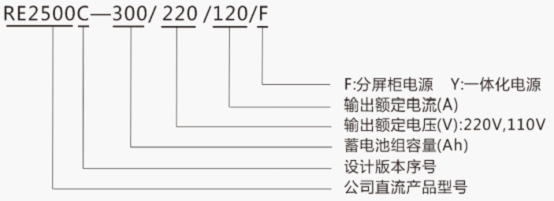

u RE2500系列直流屏型號命名規則
u 充電模塊：5A/10A/20A/30A（220VDC） 10A/20A/40A（110VDC）

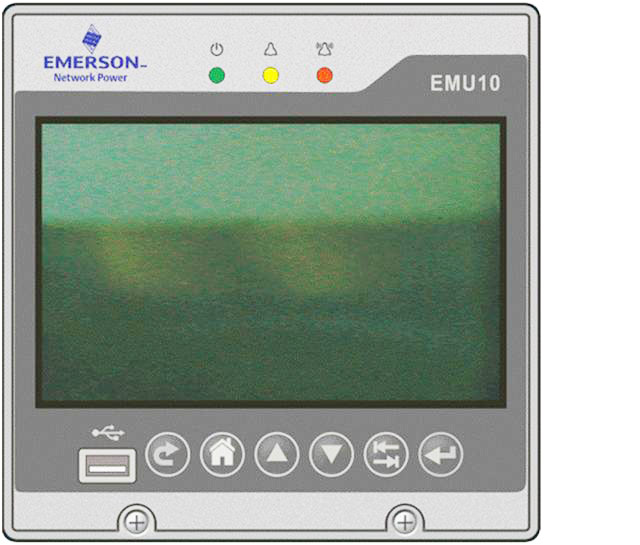

u 監控單元：EMU10（7英寸觸摸屏）或 大屏幕液晶漢顯按鍵監控
u 防雷：三級防雷
u 單面充電機大容量：220V/320A 110V/640A
三、RE2500/GZDW系列技術參數 |
