OPTX系列直流電源是我公司2008年開發推出的小型一體化直流電源系統，適用于小型用戶變、箱式變電站等安裝空間緊張，但壁掛式小系統功能又無法滿足的應用場合。
本系統在設計上一如既往的選用優質材料，推薦配置采用艾默生新一代智能型高頻開關電源塊和監控單元。
系統特點
² 適用電壓范圍更廣，單相電壓波動范圍從160V-300V。對于很多電壓不穩壓的地區及有沖擊電壓的負載的場所，使用可靠性更高。
² 模塊為智能化模塊，輸出精度更高，效率遠遠超過一般的壁掛模塊。
² 監控采用EMERSON新一代監控單元，具備母線絕緣監測功能，可擴展性強，功能強大，可直接接單只電池巡檢單元。

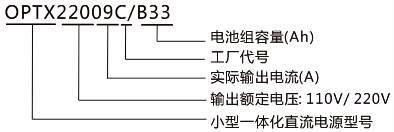

OPTX電源型號命名：
OPTX電源技術參數：
類別
名稱
220V系統
110V系統
輸入?yún)?shù)
輸入方式
兩路單相交流輸入L/N/PE
輸入電壓
220Vac±20%（可達300V）
頻率
45～55Hz
輸出參數
直流饋出回路
不超過14路，如6路合閘饋出回路，4路控制饋出回路
浮充電壓
196Vdc～浮充電壓
98Vdc～浮充電壓
均充電壓
均充電壓～286Vdc
均充電壓～143Vdc
紋波系數
≤0.1%
穩壓精度
≤±0.5%（典型值0.1%）
穩流精度
≤±1%（20%～100%額定電流變化）
充電模塊間電流不均衡度
≤±5%（50%～100%負載）
絕緣特性
輸出欠壓保護點
180±10Vdc
90±10Vdc
充電模塊輸出欠壓告警
198V
99V
輸出對地
2kVac，漏電流≤30mA，時間1min，無飛弧
輸入對地
輸入對輸出
環境溫度
工作環境溫度
-5℃～＋40℃
存儲環境溫度
-25℃～＋55℃
音響噪音
<55dB（離機柜正前方1m處）
機械參數
機柜外形尺寸（高×寬×深）
1600mm×600mm×600mm
單柜重量
約180kg（不含電池）
